Какие задачи решает ОПС в бизнес-центре

ОПС — это охранно-пожарная сигнализация, то есть комплекс оборудования, кабельных линий и программных алгоритмов для обнаружения пожара и несанкционированного доступа. Однако пожарную и охранную части нельзя воспринимать как взаимозаменяемую систему. У них разные задачи, приоритеты, режимы эксплуатации и требования к отказоустойчивости.

Пожарная часть автоматически обнаруживает признаки возгорания, формирует сигнал для дежурного персонала и передает команды связанным системам. В зависимости от проекта она запускает СОУЭ — систему оповещения и управления эвакуацией, отключает общеобменную вентиляцию, управляет противопожарными клапанами, дымоудалением, лифтами, турникетами и дверями на путях эвакуации.

Охранная часть контролирует входные группы, технические помещения, серверные, кассовые зоны, помещения управляющей организации и офисы арендаторов. Она может взаимодействовать со СКУД — системой контроля и управления доступом, видеонаблюдением и пультовой охраной. При этом команда пожарной автоматики на разблокировку эвакуационного выхода должна иметь приоритет над обычным режимом контроля доступа.

Почему бизнес-центр сложнее отдельного офиса

В отдельном офисе обычно есть один пользователь системы и ограниченное число помещений. В бизнес-центре одновременно работают десятки арендаторов с разным графиком, планировкой и уровнем доступа. Одни помещения открыты в рабочее время, другие эксплуатируются круглосуточно, а серверные, электрощитовые, архивы и технические этажи имеют собственные риски.

Система должна обеспечивать централизованный контроль здания и при этом не создавать информационный шум. Оператору недостаточно сообщения «пожар на третьем этаже». Он должен видеть конкретную зону или адрес извещателя, понимать статус оборудования и действовать по установленному алгоритму.

Обследование здания перед проектированием

Обследование — не формальный осмотр, а сбор исходных данных. Инженер сопоставляет планы, фактическую планировку, назначение помещений и существующие инженерные коммуникации. Если бизнес-центр действует, отдельно оцениваются ограничения по шумным работам, доступу в арендованные блоки и отключению действующей сигнализации.

Что проверяется на объекте

• общая площадь, этажность, высота помещений и наличие антресолей;
• назначение помещений и зоны с повышенным риском;
• планировка общих коридоров, лестничных клеток, холлов и атриумов;
• офисы арендаторов, переговорные, серверные, архивы и кладовые;
• подвесные потолки, фальшполы и скрытые пространства;
• расположение поста охраны, диспетчерской и технических помещений;
• действующие кабельные трассы, шахты, лотки и огнестойкие проходки;
• точки электропитания и возможность размещения резервных источников;
• состав СОУЭ, СКУД, вентиляции, дымоудаления и лифтовой автоматики;
• состояние существующих приборов, извещателей и аккумуляторов;
• наличие проектов, исполнительных схем, журналов и актов обслуживания.

Особое внимание уделяется расхождениям между документацией и фактической планировкой. После ремонта арендаторы могут установить новые перегородки, объединить кабинеты или закрыть извещатель декоративной конструкцией. В результате устройство остается на плане, но перестает полноценно контролировать помещение.

Когда необходим проект ОПС

Для нового строительства, реконструкции, капитального ремонта и значительного изменения действующей системы требуется проектное решение. Необходимость и состав документации определяются видом работ, параметрами здания и действующими требованиями. Простая замена неисправного устройства на совместимое оборудование и модернизация всей системы — разные по объему задачи.

Проект фиксирует размещение извещателей, топологию линий связи, состав приемно-контрольного оборудования, источники питания, зоны контроля и алгоритмы взаимодействия. Без него монтажники вынуждены принимать решения непосредственно на площадке, что повышает риск пропусков, несовместимости оборудования и неверной работы автоматики.

При разработке решений учитываются ФЗ №123, Правила противопожарного режима, утвержденные постановлением Правительства РФ №1479, СП 484.1311500, СП 3.13130, СП 6.13130 и другие документы, применимые к конкретному объекту. Используемые редакции и применимость требований необходимо проверять на дату проектирования. Параметры нельзя назначать только по типовой схеме или прошлому объекту.

Зонирование здания

Пожарные зоны формируют так, чтобы персонал мог быстро определить место события и проверить его без обхода всего этажа. При зонировании учитываются этажи, пожарные отсеки, помещения арендаторов, общие зоны и особенности сценариев. Слишком крупная зона затрудняет поиск сработавшего устройства, а чрезмерное дробление усложняет эксплуатацию и увеличивает объем оборудования.

Охранные разделы обычно привязывают к самостоятельным помещениям и режимам постановки под охрану. Офис арендатора может сниматься с охраны утром, тогда как серверная, склад документов или технический этаж остаются под постоянным контролем.

Адресная или неадресная архитектура

В адресной системе каждое устройство имеет собственный идентификатор. Оператор видит, какой извещатель сработал, отключен или требует обслуживания. Это упрощает поиск неисправностей и особенно полезно в многоэтажных зданиях с большим числом помещений.

Неадресная система показывает состояние шлейфа — линии, объединяющей несколько устройств. Она может быть оправдана на небольшом и простом объекте, но для крупного бизнес-центра часто дает недостаточную детализацию. Итоговый выбор определяется проектом, масштабом здания, требованиями к интеграции и допустимым временем поиска события.

Подбор оборудования для бизнес-центра

Оборудование выбирают как единый совместимый комплекс, а не как набор отдельных датчиков. В расчет принимаются емкость системы, количество адресов, протяженность линий, резервирование, возможности программирования и дальнейшего расширения. Подробные критерии рассмотрены в материале о том, как выбрать оборудование для ОПС.

Пожарные извещатели

Дымовые извещатели реагируют на аэрозольные продукты горения и применяются во многих офисных и общественных помещениях. Тепловые устройства контролируют изменение температуры и используются там, где дымовой принцип может вызывать ложные срабатывания. Для высоких помещений, атриумов или сложных условий могут потребоваться линейные, аспирационные или другие специальные решения.

Тип извещателя нельзя выбирать только по названию помещения. Важны высота потолка, воздушные потоки, пыль, пар, особенности отделки, расположение светильников и вентиляционных решеток. Места установки и контролируемые площади определяются проектным решением.

Охранные датчики

Магнитоконтактные датчики контролируют открытие дверей и окон. Объемные извещатели обнаруживают движение, а акустические — разрушение остекления. В серверных, кассовых и помещениях с материальными ценностями может применяться несколько рубежей охраны.

Приборы должны учитывать реальный режим работы здания. Датчик движения в круглосуточном коридоре не решит охранную задачу без корректного расписания и логики. Необходимо заранее определить, кто ставит зону под охрану, куда поступает тревога и как персонал проверяет событие.

Приемно-контрольное оборудование

ПКП — приемно-контрольный прибор — принимает сигналы от извещателей, отображает их состояние и формирует управляющие команды. В крупном здании применяются сетевые контроллеры, повторители индикации, автоматизированные рабочие места и модули сопряжения.

При выборе проверяют максимальное число устройств и линий, возможность резервирования, журнал событий, разграничение прав пользователей и совместимость с программным обеспечением диспетчерской. Следует предусматривать резерв для новых помещений: арендаторы меняются, а планировка бизнес-центра со временем развивается.

Интеграция с инженерными системами здания

Пожарная сигнализация не ограничивается выводом сообщения на дисплей. Ее практическая ценность зависит от того, насколько правильно отрабатывает весь комплекс противопожарной защиты. Сценарии определяются проектом и проверяются не только программно, но и фактически на объекте.

Типовой алгоритм может включать запуск оповещения, перевод лифтов в предусмотренный режим, отключение вентиляции, открытие клапанов дымоудаления, разблокировку дверей и передачу события в диспетчерскую. Состав команд зависит от здания и не должен копироваться из другого проекта без проверки.

Отдельного согласования требует интеграция ОПС с СОУЭ, СКУД и видеонаблюдением. Для каждой команды фиксируются инициирующее событие, задержка, приоритет, подтверждение выполнения и реакция системы при неисправности линии связи.

СКУД и эвакуационные выходы

В штатном режиме СКУД ограничивает доступ через двери и турникеты. При пожарном событии предусмотренные проектом выходы должны переходить в безопасное состояние. При этом бездумное отключение всех замков также недопустимо: важно учесть границы зон, последовательность команд и особенности оборудования.

Вентиляция и дымоудаление

Сигнализация передает команды системам противодымной защиты, но сама не подтверждает фактическое положение каждого клапана без соответствующих цепей обратной связи. Во время пусконаладки проверяют не только наличие команды, но и полученный результат: остановился ли вентилятор, открылся ли клапан, поступил ли обратный сигнал.

Монтаж кабельных линий и оборудования

Кабельная инфраструктура влияет на надежность не меньше, чем приборы. Тип кабеля, способ прокладки, огнестойкость линий и крепеж определяются проектом и назначением цепи. Требования к линиям питания, связи и управления могут различаться.

В действующем бизнес-центре трассы часто проходят через переполненные слаботочные лотки, шахты и помещения арендаторов. Нельзя прокладывать новую линию по любому свободному маршруту: нужно учитывать совместную прокладку с силовыми кабелями, доступность для обслуживания, противопожарные преграды и возможность механического повреждения.

Проходки и скрытые пространства

После прохода через стены и перекрытия необходимо восстановить требуемые характеристики противопожарной преграды. Места проходок фиксируют в документации. Особого контроля требуют зоны над подвесным потолком, где легко оставить незакрепленный кабель или скрытое соединение без маркировки.

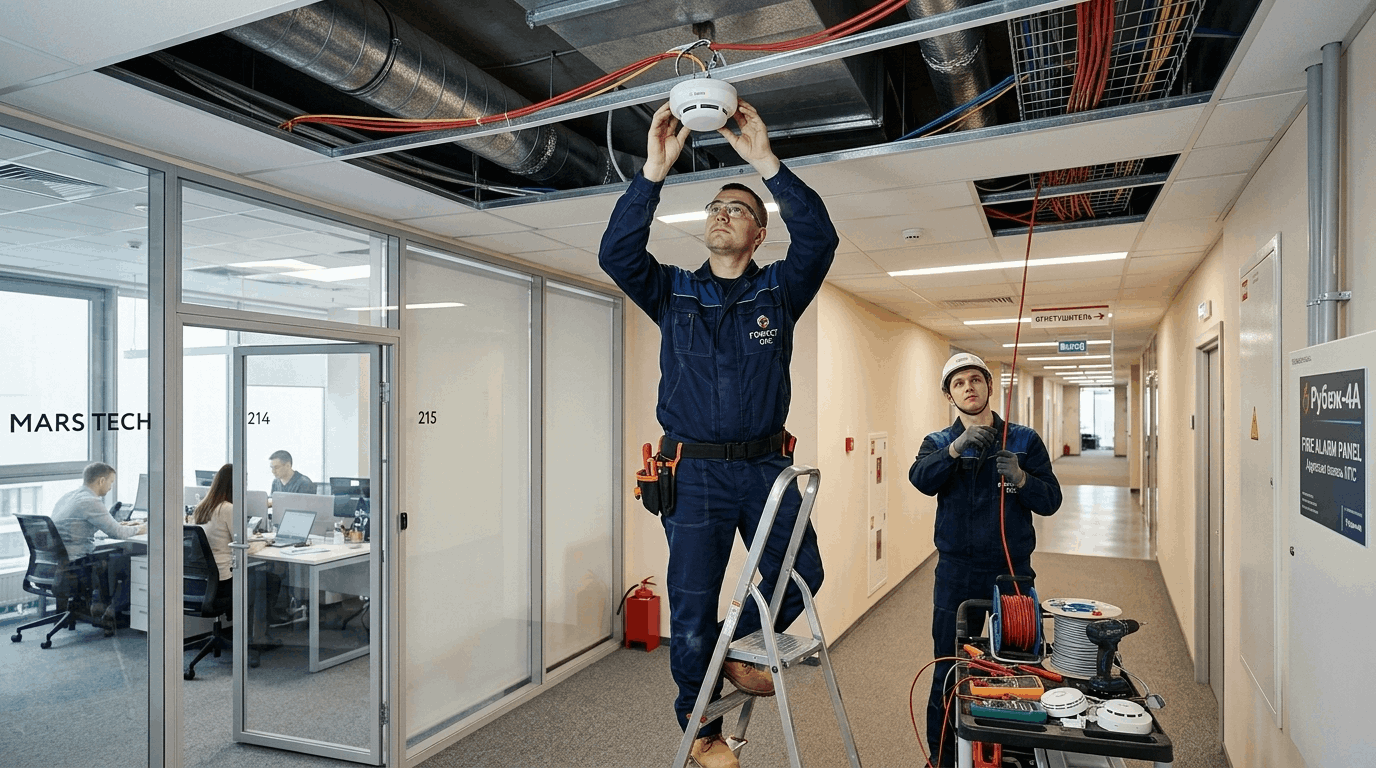

Установка извещателей и датчиков

Устройства размещают по проекту с учетом строительных конструкций, светильников, воздухораспределителей и другого оборудования. Если фактические условия не позволяют установить извещатель в указанной точке, решение согласовывают, а изменения отражают в исполнительной схеме.

Ручные пожарные извещатели должны оставаться заметными и доступными. Охранные датчики ориентируют так, чтобы контролируемая зона не перекрывалась мебелью, вывесками или временными конструкциями. Каждое устройство, линия, модуль и шкаф маркируются в соответствии со схемами.

Работы в действующем здании

Монтаж проводят поэтапно, чтобы не оставлять объект без контроля. Временные отключения согласовывают с ответственным лицом, фиксируют в журнале и компенсируют организационными мерами. Пыльные и шумные операции переносят на согласованные часы, а доступ в офисы арендаторов планируют заранее.

Последовательность монтажа ОПС

1. Сбор исходных данных. Проверяются планы, технические условия, назначение помещений и границы ответственности.
2. Обследование. Инженер сверяет документацию с фактическим состоянием здания и инженерных систем.
3. Проектирование. Разрабатываются планы, схемы, спецификация, кабельный журнал и алгоритмы взаимодействия.
4. Подготовка площадки. Согласовываются график, зоны доступа, отключения и порядок работ в помещениях арендаторов.
5. Прокладка линий. Монтируются трассы, кабели, крепления, огнестойкие проходки и элементы питания.
6. Установка оборудования. Размещаются извещатели, оповещатели, модули, шкафы и приемно-контрольные приборы.
7. Программирование. Назначаются адреса, зоны, права пользователей, задержки и сценарии автоматики.
8. Пусконаладка. Проверяются устройства, линии, резервное питание, индикация и взаимодействие систем.
9. Сдача. Передаются документы, проводится инструктаж, фиксируются результаты испытаний и замечания.

Если проектирование и работы выполняются последовательно одним техническим контуром, уменьшается риск расхождений между схемами, спецификацией и фактическим монтажом. Состав комплексной услуги по проектированию и монтажу ОПС следует фиксировать в договоре и техническом задании, включая пусконаладку и исполнительную документацию.

Пусконаладка и проверка сценариев

Пусконаладка — это не включение питания после завершения монтажа. На этом этапе проверяют каждое устройство, устойчивость линий связи, корректность адресов, резервное питание, индикацию и журнал событий. Затем испытывают алгоритмы системы в разных режимах.

Вначале проверяются отдельные элементы: извещатели, ручные пусковые устройства, модули, оповещатели и интерфейсы. После этого выполняются комплексные испытания. Например, моделируется пожарное событие в конкретной зоне и контролируется вся цепочка — от появления сигнала на посту охраны до выполнения команд вентиляцией, лифтами и СКУД.

Результаты фиксируют в протоколах и актах. Подробный перечень контрольных операций приведен в статье о пусконаладке ОПС перед сдачей.

Что необходимо проверить

• реакцию каждого автоматического и ручного извещателя;
• отображение адреса, зоны и понятного текста события;
• сигналы «Пожар», «Тревога», «Неисправность» и «Отключение»;
• обрыв и короткое замыкание контролируемых линий;
• переход на аккумуляторное питание и восстановление основного;
• запуск СОУЭ и соответствие оповещения заданным зонам;
• команды вентиляции, дымоудалению, лифтам и дверям;
• получение обратных сигналов от исполнительных устройств;
• передачу событий на пост охраны или диспетчерское место;
• доступ пользователей и защиту настроек от случайного изменения.

Документы после завершения работ

Состав документации зависит от объекта, договора и объема выполненных работ. Заказчику важно получить не просто папку с паспортами, а комплект, по которому можно эксплуатировать, проверять и модернизировать систему.

В комплект обычно включают:

• утвержденный проект или рабочую документацию;
• исполнительные планы и структурные схемы;
• кабельный журнал и перечень адресов оборудования;
• акты выполненных и скрытых работ;
• акты или протоколы испытаний и пусконаладки;
• паспорта, инструкции и документы на оборудование;
• схемы размещения приборов, источников питания и отключающих устройств;
• описание алгоритмов взаимодействия инженерных систем;
• инструкции для дежурного и технического персонала;
• перечень настроек и резервную копию конфигурации, если это предусмотрено;
• акт передачи системы и журнал учета работ.

Исполнительные планы должны отражать фактический монтаж. Если трасса или устройство были перенесены, оставлять на схеме первоначальный вариант нельзя. Иначе обслуживание начинается с поиска оборудования, а любое изменение превращается в повторное обследование.

От чего зависит стоимость монтажа

Цена определяется не только площадью. На расчет влияют этажность, число помещений, высота потолков, состав автоматики, состояние существующих трасс, режим эксплуатации и необходимость ночных работ. Для бизнес-центра одинаковой площади стоимость может заметно различаться из-за количества арендаторов и интегрируемых систем.

Ниже приведены предварительные ориентиры. Они не являются сметой или публичной офертой: фактические объемы определяются после обследования и изучения документации.

В смете желательно разделять оборудование, материалы, монтаж, программирование, испытания и документацию. Это позволяет сравнивать предложения по одинаковому составу, а не только по итоговой сумме. Следует отдельно проверить, включены ли подъемная техника, противопожарные проходки, ночные работы и восстановление отделки.

Практические примеры

Типовые ошибки при монтаже

• Начало работ без обследования. Фактические трассы, перегородки и инженерные системы не совпадают с исходными планами.
• Отсутствие границ ответственности. Непонятно, кто обслуживает общую систему, оборудование арендатора и линии сопряжения.
• Крупные и неинформативные зоны. Оператор получает общий сигнал и тратит время на поиск помещения.
• Неверный выбор извещателей. Не учитываются высота, пыль, пар, воздушные потоки и специфика помещения.
• Смешение пожарной и охранной логики. Приоритеты команд не описаны, а действия СКУД при пожаре не проверены.
• Прокладка по случайному маршруту. Кабель оказывается рядом с силовыми линиями, без требуемого крепления или доступа для обслуживания.
• Отсутствие резерва. Система сразу работает на предельной емкости и не допускает подключения новых помещений.
• Недостаточная маркировка. Адрес устройства в программе не соответствует номеру на плане и корпусе.
• Формальная пусконаладка. Проверяются отдельные извещатели, но не сценарии с вентиляцией, лифтами и дверями.
• Нет исполнительной документации. Фактические изменения остаются только в памяти монтажников.
• Отключенные зоны не контролируются. После ремонта или ложного срабатывания устройство выводят из работы и не восстанавливают.
• Нет регламента изменений. Арендатор переносит перегородки и потолки без проверки влияния на пожарную автоматику.

Как организовать обслуживание после монтажа

Бизнес-центр постоянно меняется: арендаторы проводят ремонт, переносят перегородки, устанавливают новые двери и меняют назначение помещений. Поэтому техническое обслуживание должно включать не только периодический осмотр устройств, но и контроль изменений на объекте.

Регламент определяет периодичность работ, список проверяемых элементов, порядок устранения неисправностей и взаимодействие с дежурным персоналом. Частота и состав операций устанавливаются с учетом документации изготовителей, проекта и действующих требований.

При обслуживании проверяют загрязнение извещателей, надежность соединений, состояние аккумуляторов, журнал событий, отключенные зоны и связь с исполнительными системами. Результаты фиксируются документально. Практический порядок организации работ приведен в материале про техническое обслуживание ОПС.

Изменения в помещениях арендаторов

Управляющей организации полезно установить правило: проект перепланировки или ремонта проверяется на влияние на пожарную автоматику до начала строительных работ. После завершения выполняются контрольные испытания, а исполнительные планы актуализируются.

Если устройство временно снимается из-за ремонта, должны быть определены срок отключения, ответственный сотрудник и компенсирующие мероприятия. Отключение без учета и последующего восстановления — одна из наиболее опасных эксплуатационных ошибок.

На что обращает внимание инженер

Чек-лист для руководителя или главного инженера

Заключение

Надежная ОПС бизнес-центра начинается с обследования и четкого распределения ответственности. Затем разрабатывается проект, выбирается совместимое оборудование, прокладываются контролируемые линии и настраиваются сценарии. Завершают работу комплексные испытания, передача документов и организация обслуживания.

Для объектов Московской области состав и стоимость монтажа систем ОПС целесообразно определять после изучения планов и осмотра здания. Такой подход позволяет учесть фактические трассы, действующую автоматику, режим работы арендаторов и требования к дальнейшей эксплуатации.
